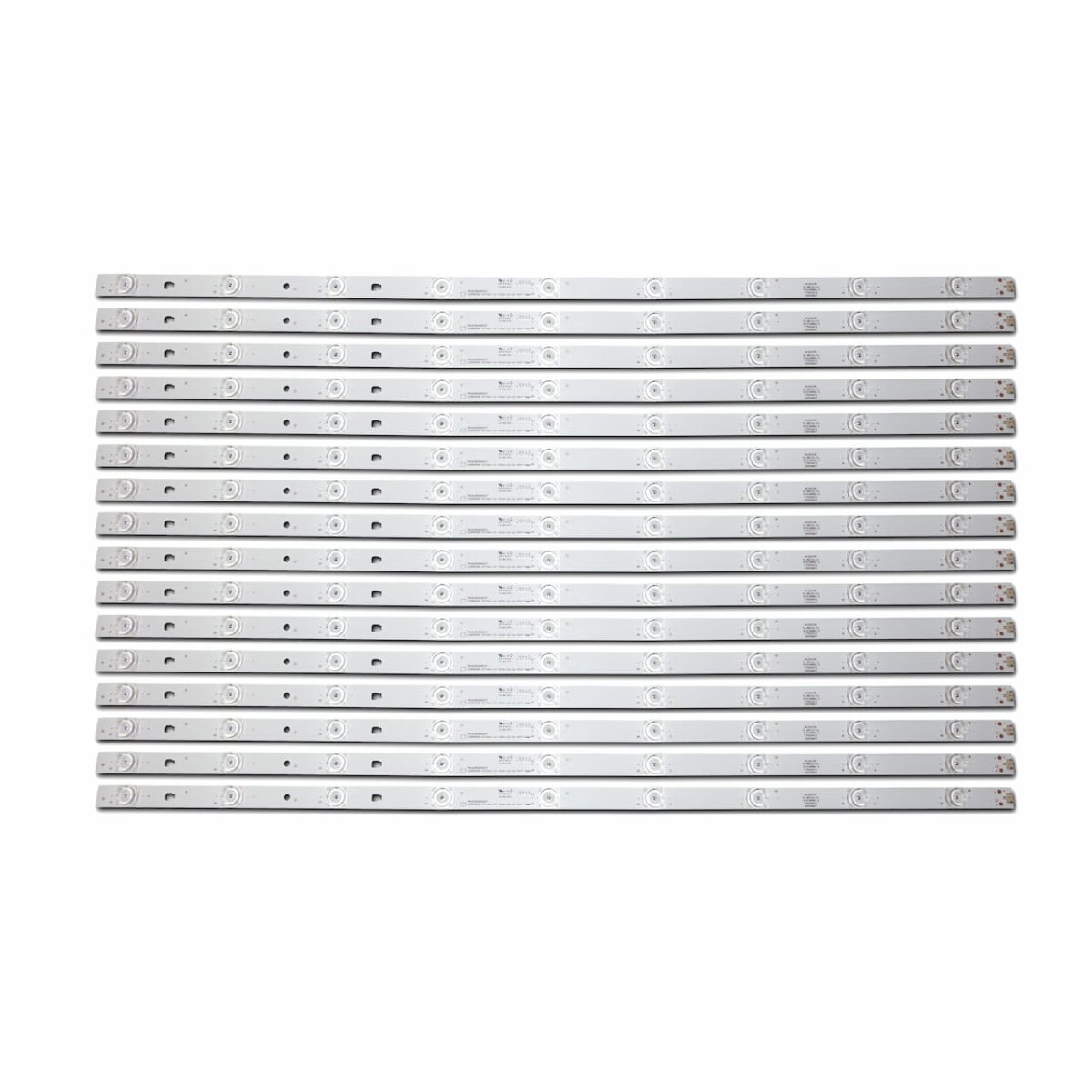

Полный комплект состоит из 16-ти планок:
- LED65D09-ZC14AG-01 PN:30365009207 – 16 шт.
Ціна вказана за повний комплект з 16-ти світлодіодних планок.
Можлива проклейка теплопровідного скотча за запитом.
У телевізорах може бути встановлене різна підсвітка. Перед покупкою звірити склад комплекту за таблицею.
| Артикул | Назва | Число планок | Тип роз'єму та кількість пінів | Довжина, мм | Число LED | Крок LED, мм | |
|---|---|---|---|---|---|---|---|
| Планка A | Планка B | ||||||
| 1460231 | LED65D09-ZC14AG-01 PN:30365009207 (LED65D09_ZC14AG_01 PN:30365009212) – LED підсвітка TV 65″ (комплект) | 16A | • пластик 2пин | 720 | 9 | 81 | |
| 1460309 | LED65D9-03(C) + LED65D9-04(C) – LED підсвітка TV 65″ (комплект) | 14A + 2B | • ножовий 2пін | • ножовий 2+2пін • пластик 4пін |
720 | 9 | 81 |
| 1460768 | LED65D09A-ZC14AG-06 PN:30365009217 + LED65D09B-ZC14AG-06 PN:30365009218 – LED підсвітка TV 65″ (комплект) | 14A + 2B | • ножовий 2пін | • ножовий 2пін • пластик 3пін |
720 | 9 | 81 |
| LED65D09A-ZC14AG-06 PN:30365009217 – LED підсвітка TV 65″ (комплект) | 16A | • ножовий 2пін | 720 | 9 | 81 | ||

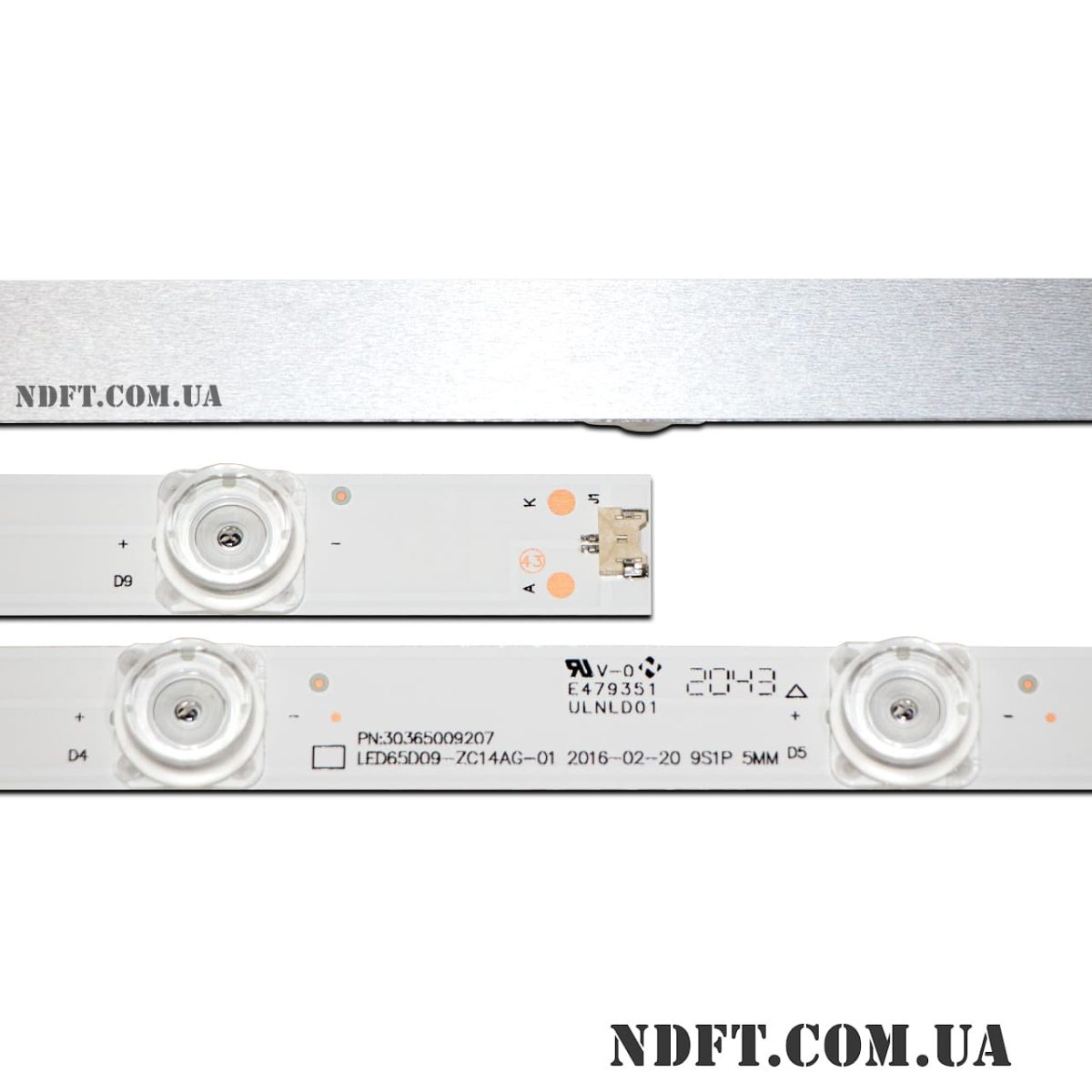

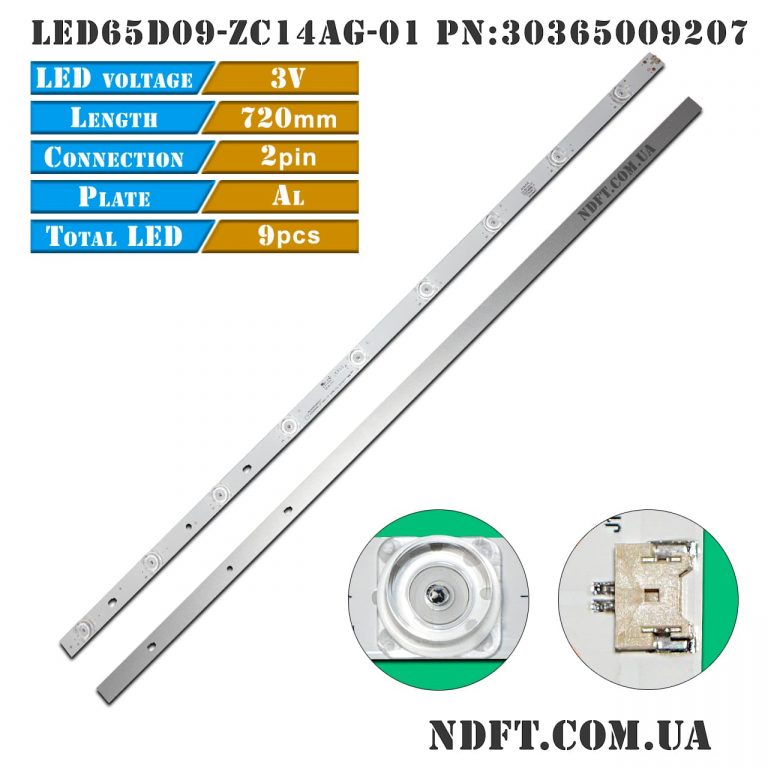

Комплект планок LED підсвітки LED65D09-ZC14AG-01 PN:30365009207 характеристики:
- Маркування:
- LED65D09-ZC14AG-01 (LED65D09_ZC14AG_01)
- PN:30365009207
- Робоча напруга одного світлодіода: 3 В
- Загальна напруга планки: 27 В (9S1P)
- Висота планки (підкладка + лінза): 8 мм
- Діагональ екрану: 65″
- Діаметр світлорозсіювача: 16 мм
- Довжина кожної планки: 720 мм
- Кількість контактів на роз’ємі: 2
- Кількість світлодіодів на кожній планці: 9 шт.
- Матеріал підкладки: алюміній
- Відстань між центрами отворів для кріплення: 91-69 мм
- Відстань між центрами світлодіодів: 81 мм
- Відстань між центром 1-го та останнього LED: 648 мм
- Тип світлорозсіювача: увігнутий
- Ширина підкладки планок: 15 мм
- Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
- Гарантія: 6 міс.
Аналоги LED65D09-ZC14AG-01 PN:30365009207:
- LED65D09_ZC14AG_01
- PN:30365009212
Застосовуються для ремонту телевізорів в наступних матрицях (панелях):
- T650QVR07.3, T650QVR09.4, LSC650FN04-G, LSC650FN04-W, LSC650FN05-W, LSC650FN09-W, LSC650FF05-W, LSC650FN04-402, LSC650FN13-W, LSC650FJ11-W та інших.
Сумісність з моделями телевізорів діагоналлю 65″:
- Kivi: 65UX10S, 65UK30G
- Kruger&Matz: M0265
- Mooka: U65K52
- Haier: U6500U, LS65AL88A71, LS65AL88A72, LSC650FN05-W, G65Y-T, F65, LE65U6500U, SC650FN05-W, U65-K52
- JVC: LT-65MCF880
- Sanyo: 65CE3820D, 65CE3211D та іншими.
УВАГА:
- Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
- Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.
