LED підсвітка TV Samsung 85″ Samsung-2014SVS-85-3228-L/M/R-8/9/8LED-REV1.1 – ціна вказана за повний комплект із 48-ми світлодіодних планок.

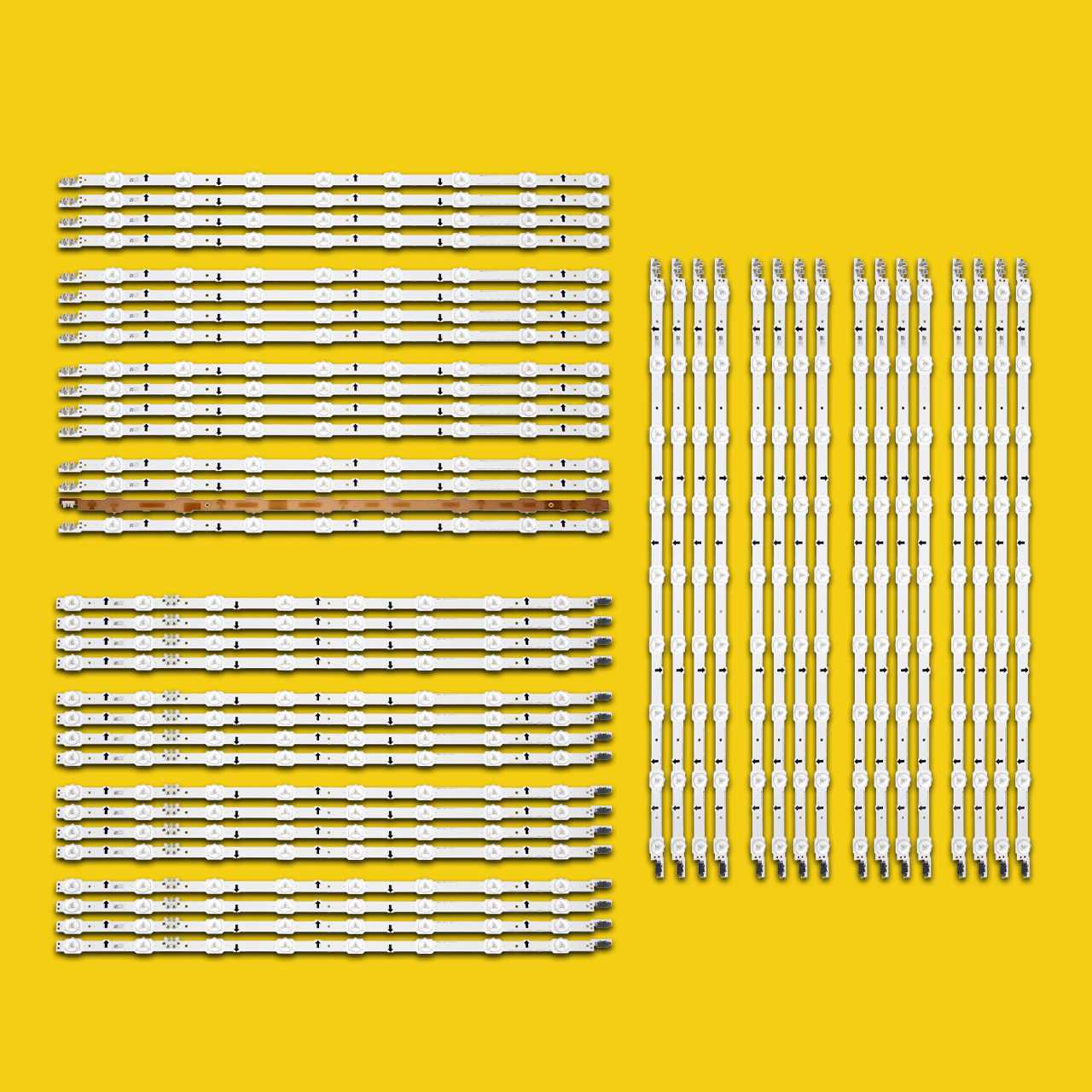

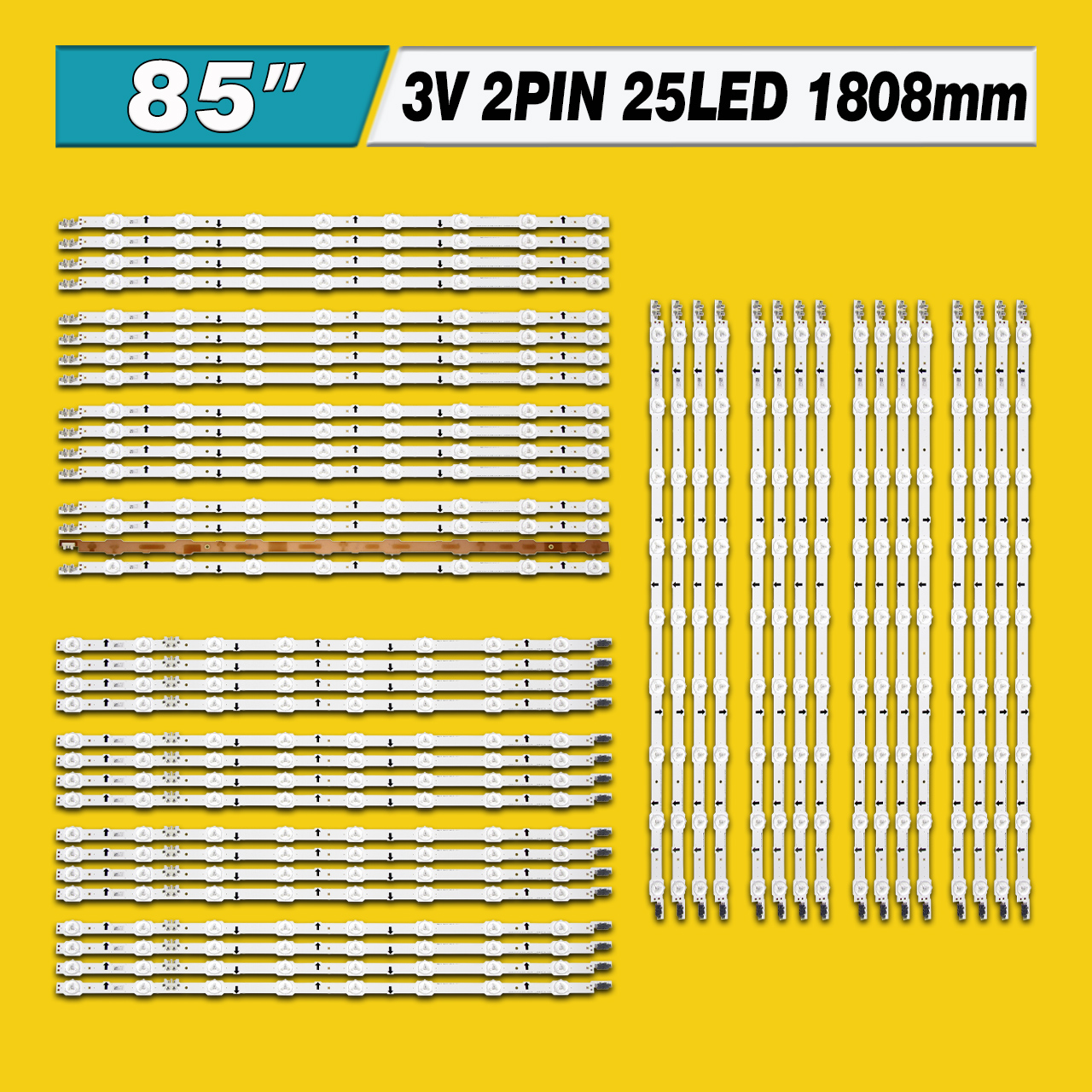

Повний комплект складається з 48-ми планок (по 16 шт. каждого вида):
- SAMSUNG-2014SVS-85-3228-L-8LED-REV1.1-140508 LM41-00106N (BN96-33266A) – 16 шт.
- SAMSUNG-2014SVS-85-3228-M-9LED-REV1.1-140508 LM41-00106P (BN96-33267A) – 16 шт.
- SAMSUNG-2014SVS-85-3228-R-8LED-REV1.1-140508 LM41-00106Q (BN96-33268A) – 16 шт.
Можлива проклейка теплопровідного скотча за запитом.

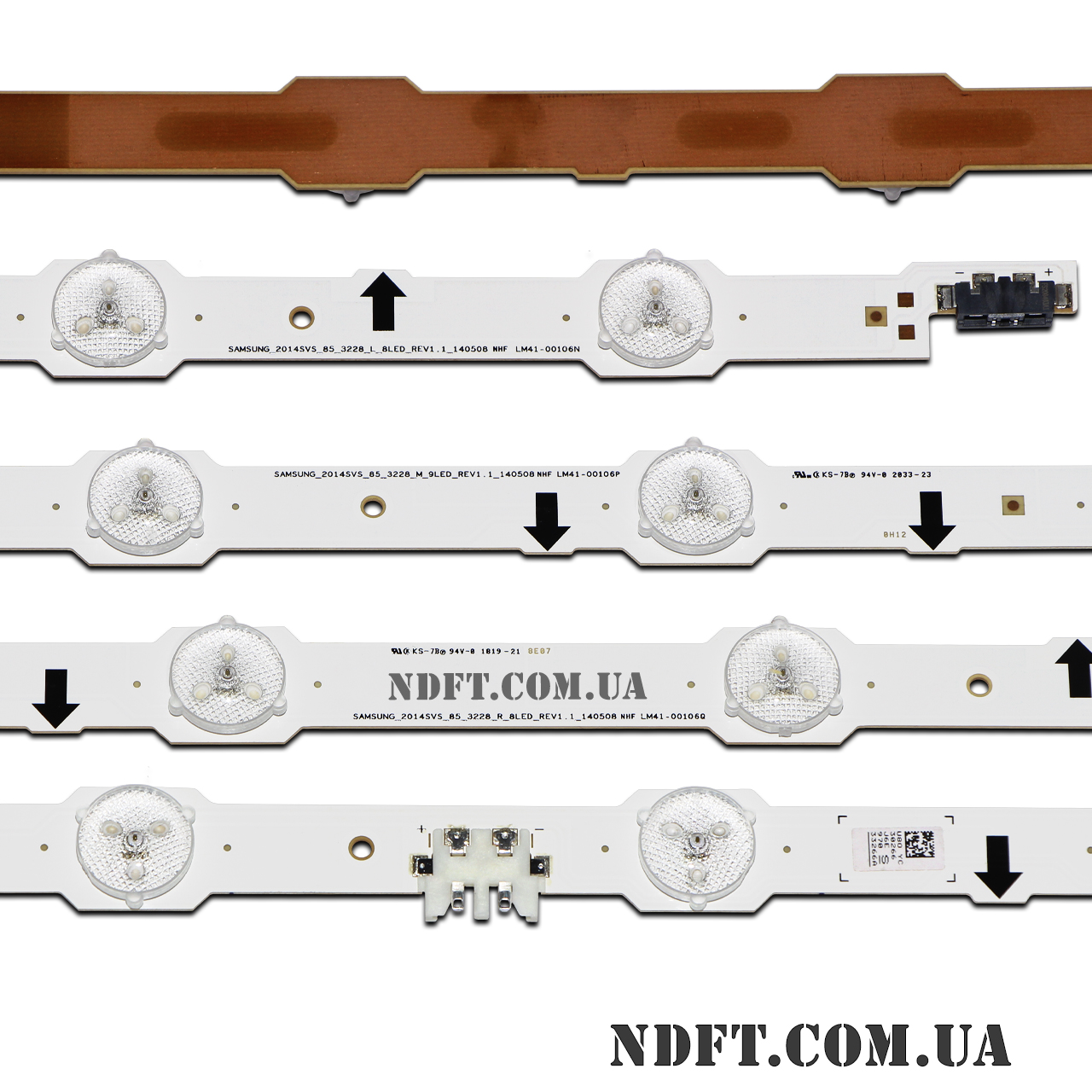

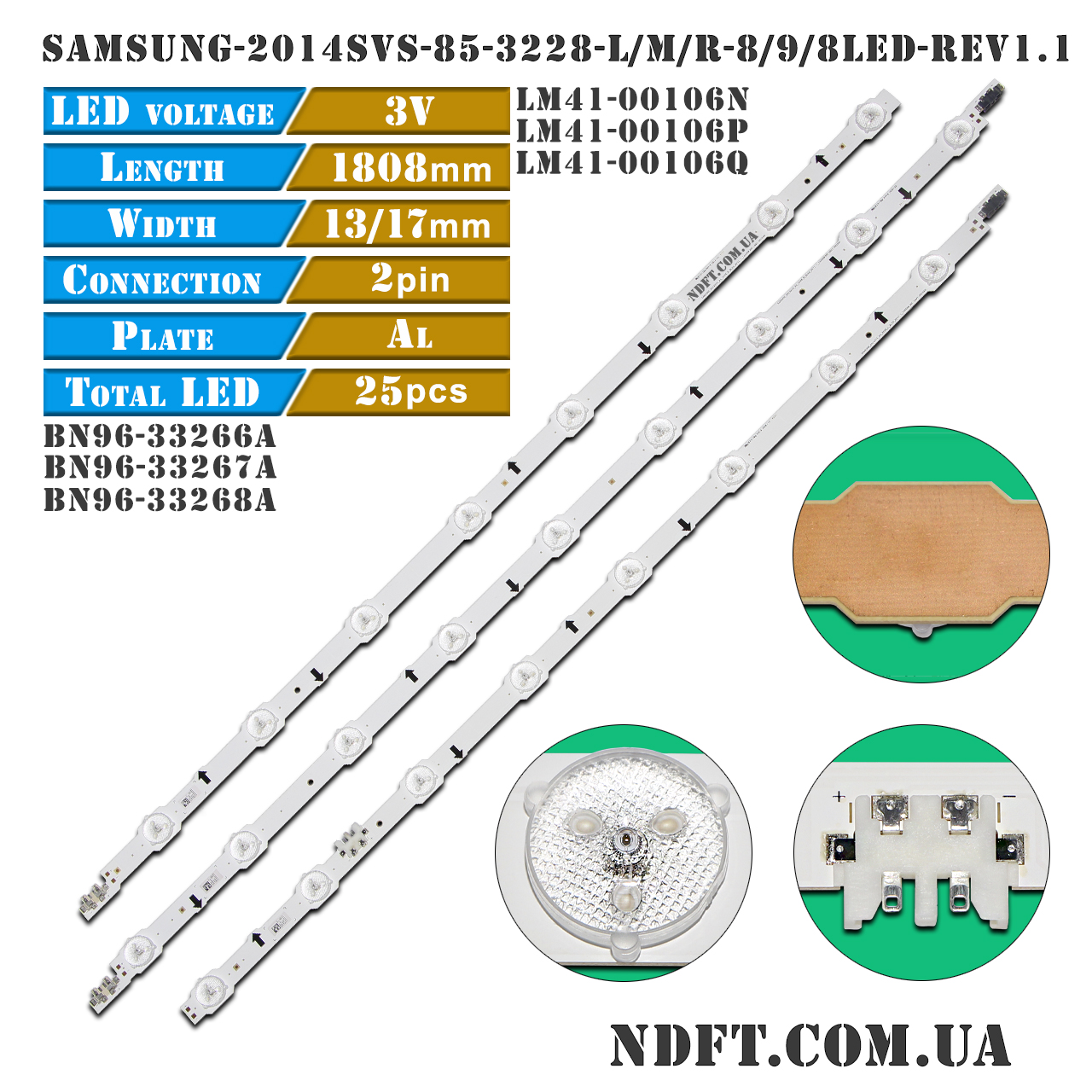

Комплект планок LED підсвітки SAMSUNG_2014SVS_85_3228_L/M/R_8LED_REV1.1 характеристики:
- Маркування:
- SAMSUNG_2014SVS_85_3228_L_8LED_REV1.1_140508 LM41-00106N (BN96-33266A)
- SAMSUNG_2014SVS_85_3228_M_9LED_REV1.1_140508 LM41-00106P (BN96-33267A)
- SAMSUNG_2014SVS_85_3228_R_8LED_REV1.1_140508 LM41-00106Q (BN96-33268A)
- Робоча напруга одного світлодіода: 3 В
- Загальна напруга планки: 75 В (25S1P)
- Кількість світлодіодів на кожній планці:
- L/R тип: 8 шт.
- M тип: 9 шт.
- L+M+R в сборе: 25 шт.
- Висота планки (підкладка + лінза): 7 мм
- Діагональ екрану: 85″
- Діаметр світлорозсіювача: 16 мм
- Довжина кожної планки:
- L тип: 592 мм
- M тип: 664 мм
- R тип: 593 мм
- L+R у зборі: 1808 мм
- Кількість контактів на роз’ємі: 2
- Матеріал підкладки: фольгований текстоліт
- Відстань між центрами отворів для кріплення:
- L+M+R в сборе: 351-241-354-289-371 мм
- Відстань між центрами світлодіодів: 74 мм
- Відстань між центром 1-го та останнього LED: 1773 мм
- Тип світлорозсіювача: округлий
- Ширина підкладки планок:
- У вузькій області: 13 мм
- У широкій області: 17 мм
- Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
- Гарантія: 6 міс.
Аналоги SAMSUNG_2014SVS_85_3228_L/M/R_8LED_REV1.1:
- SAMSUNG-2014SVS-85-3228-L-8LED-REV1.1-140508
- SAMSUNG-2014SVS-85-3228-M-9LED-REV1.1-140508
- SAMSUNG-2014SVS-85-3228-R-8LED-REV1.1-140508
Застосовуються для ремонту телевізорів в наступних матрицях (панелях):
- CY-HH085FLLVZH та інших.
Сумісність з моделями телевізорів Samsung диагональю 85″:
- Samsung: LH85QMDPLGC, LH85QMDRTBC, LH85QMFGLGC, LH85QMFPLGC, LH85QMNEBGC, QM85D, QM85F, UA85HU8500J, UA85HU8500K, UA85HU8500R, UA85HU8500T, UA85HU8500W, UA85JU7000J, UA85JU7000K, UA85JU7000R, UA85JU7000S, UA85JU7000T, UA85JU7000W, UE85HU7500L, UE85HU7500T, UE85HU7500Z, UE85HU7505T, UE85HU7580T, UE85HU7590L, UE85HU8500T, UE85JU7000L, UE85JU7000T, UE85JU7000U, UE85JU7002T, UE85JU7005T, UE85JU7080T, UE85JU7090T, UE85JU7590, UN85HU8500, UN85HU8500F, UN85HU8500G, UN85HU8500H, UN85HU8500K, UN85HU8550F, UN85JU645DFXZA, UN85JU7100, UN85JU7100F та іншими.
УВАГА:
- Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
- Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.
