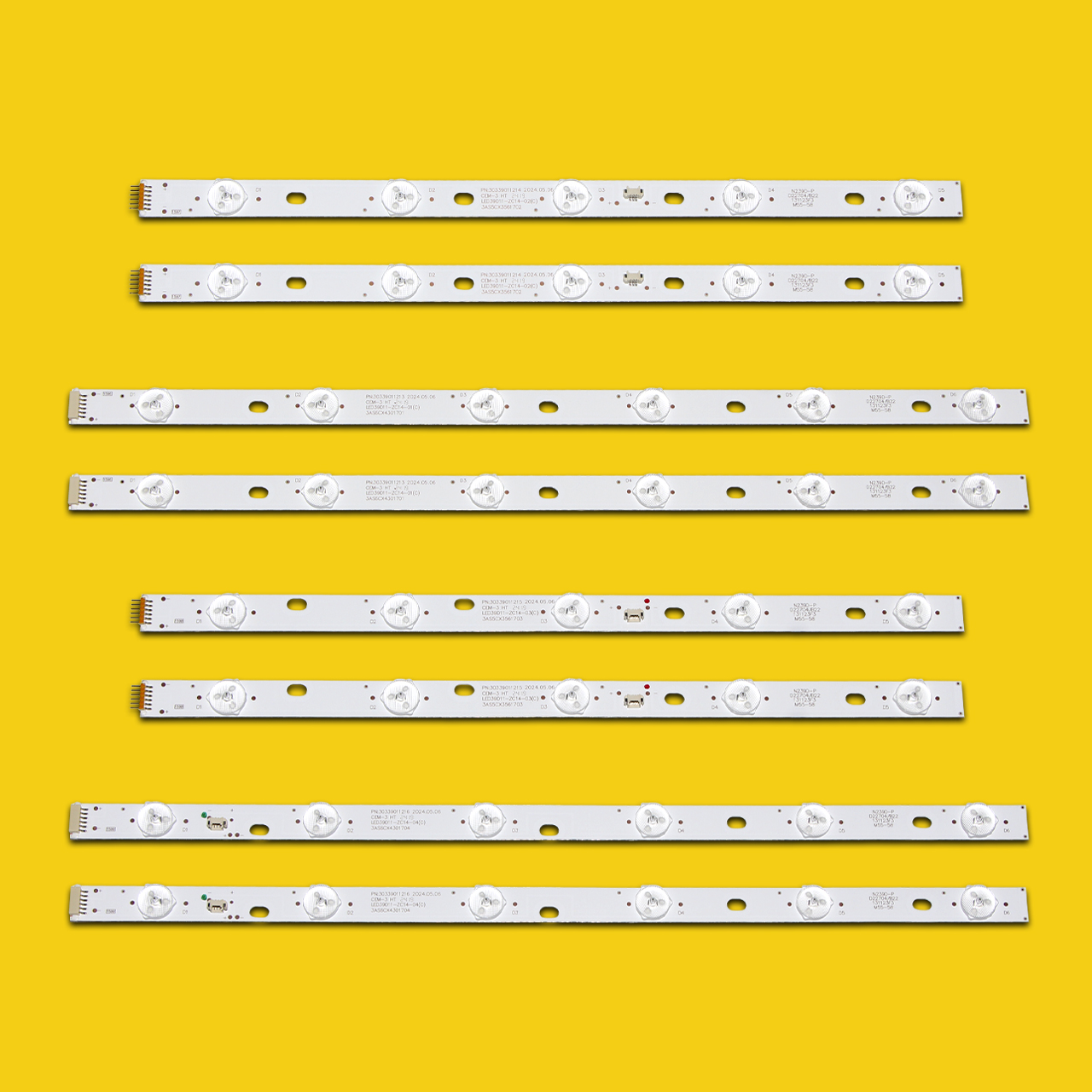

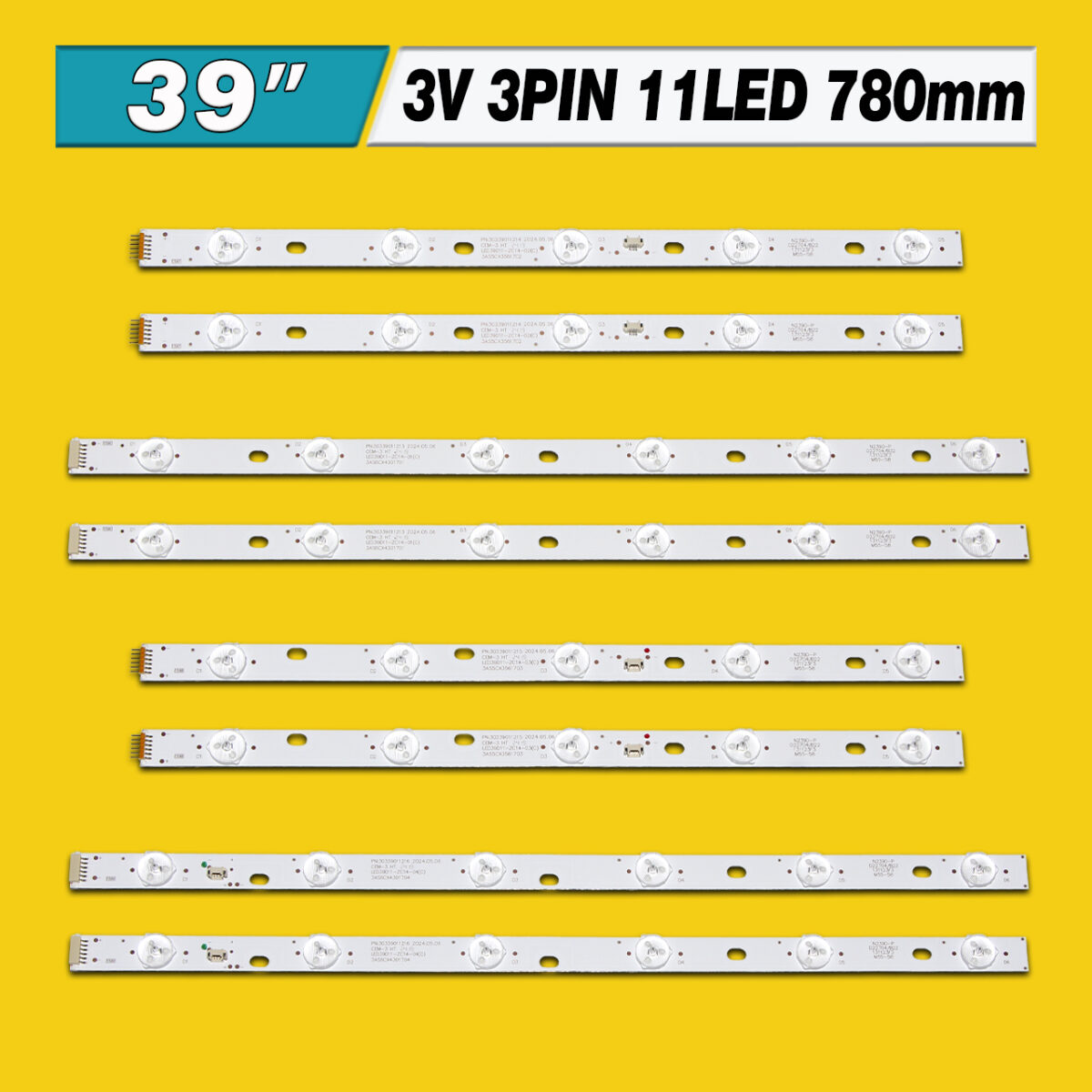

LED підсвітка TV 39″ LED39D11-ZC14-01/02/03/04 – ціна вказана за повний комплект із 8-ми світлодіодних планок.
Повний комплект складається з 8-ми планок (по 2 шт. кожного виду):
- LED39D11-ZC14-01(С) PN:30339011213 3AS6CX4301701 (A) – 2 шт.
- LED39D11-ZC14-02(С) PN:30339011214 3AS5CX3561702 (B) – 2 шт.
- LED39D11-ZC14-03(С) PN:30339011215 3AS5CX3561703 (C) – 2 шт.
- LED39D11-ZC14-04(С) PN:30339011216 3AS6CX4301704 (D) – 2 шт.
Можлива проклейка теплопровідного скотча за запитом.

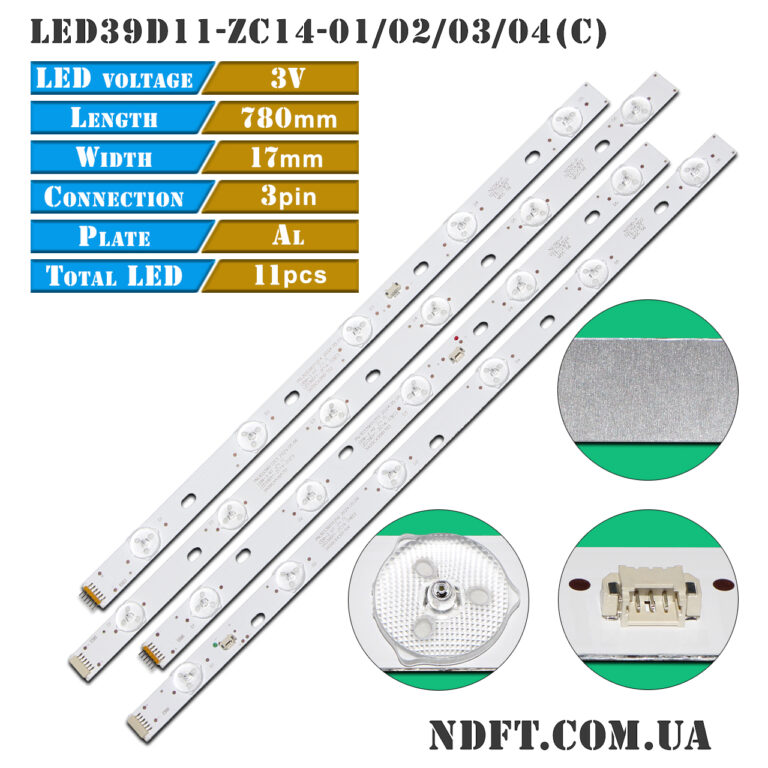

Комплект планок LED підсвітки LED39D11-ZC14-01/02/03/04 характеристики:

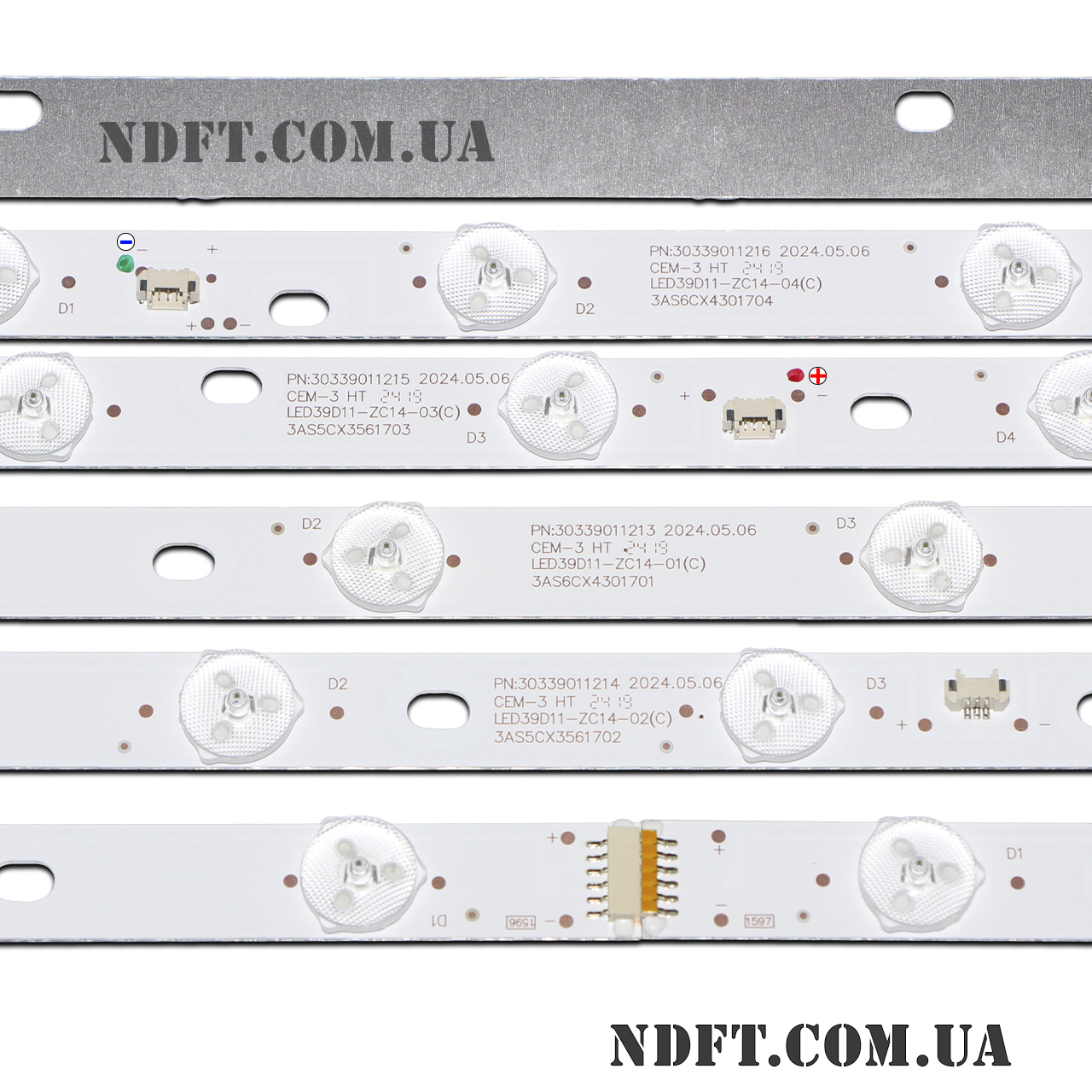

- Маркування:
- LED39D11-ZC14-01(С) PN:30339011213 3AS6CX4301701 (A)
- LED39D11-ZC14-02(С) PN:30339011214 3AS5CX3561702 (B)
- LED39D11-ZC14-03(С) PN:30339011215 3AS5CX3561703 (C)
- LED39D11-ZC14-04(С) PN:30339011216 3AS6CX4301704 (D)
- Робоча напруга одного світлодіода: 3 В
- Загальна напруга планки: 33 В (11S1P)
- Кількість світлодіодів на кожній планці:
- A/D тип: 6 шт.
- B/C тип: 5 шт.
- A+B (C+D) у сборі: 11 шт.
- Висота планки (підкладка + лінза): 7 мм
- Діагональ екрану: 39″
- Діаметр світлорозсіювача: 16 мм
- Довжина кожної планки:
- A/D тип: 430 мм
- B/C тип: 356 мм
- A+B (C+D) у сборі: 780 мм
- Кількість контактів на роз’ємі: 3
- Матеріал підкладки: алюміній
- Відстань між центрами отворів для кріплення:
- A+B (C+D) у сборі: 79-91-72-149-130-85-85 мм
- Відстань між центрами світлодіодів:
- A+B (C+D) у сборі: 74-74-74-74-75-73-74-75-73-75 мм
- Відстань між центром 1-го та останнього LED: 741 мм
- Тип світлорозсіювача: округлий
- Ширина підкладки планок: 17 мм
- Застосування: ремонт торцевї (Direct LED) підсвітки телевізорів
- Гарантія: 6 міс.
Аналоги LED39D11-ZC14-01/02/03/04:
- LED39D11-ZC14-01(B) 30339011205
- LED39D11-ZC14-02(B) 30339011206
- LED39D11-ZC14-03(B) 30339011207
- LED39D11-ZC14-04(B) 30339011208
- 303HK390031, 303HK390032, 303HK390033, 303HK390034
- 6050050012, 6050050013, 6050050014, 6050050015
- LED39D11-ZC14-01(D) 30339011219
- LED39D11-ZC14-02(D) 30339011220
- LED39D11-ZC14-03(D) 30339011221
- LED39D11-ZC14-04(D) 30339011222
Застосовуються для ремонту телевізорів в наступних матрицях (панелях):
- V390HJ1-P02, T390HVN01.0, T390HVN01.1, HK390LEDM-CH47H та інших.
Сумісність з моделями телевізорів діагоналлю 39-40″:
- JVC: LT-39M440, LT-39M640
- Haier: 39DU3000, LE39M600F, LE39M600CF, LE39M600SF, LE39MUF5, LE39MXF6, LE39PUV3, LE39PW3, LE40D3281
- Mystery: MTV-4018LT2, MTV-4022LT2, MTV-4028LT2, MTV-4028LTA2, MTV-4029LTA2
- Nordmende: LE100N9FM, LE100S15FM, LE100N10FM
- Pioneer: PLE-3903FHD
- Polaroid: MHDV3911-S7
- Sanyo: LE100S14FM та іншими.
УВАГА:
- Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
- Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.
- Від партії до партії роз'єми, що з'єднують складові планок, можуть відрізнятися, на функціональність і роботу це не впливає.
